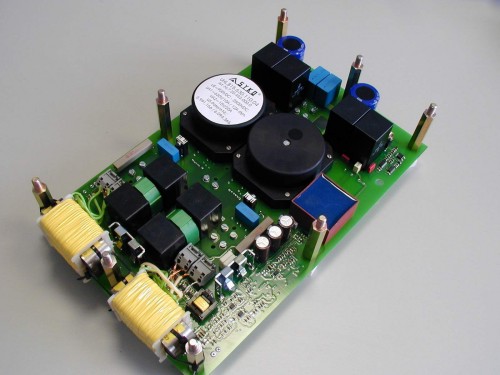

Hochvoltwandler-Serie UHL.U Download Datenblatt   92KB Für verschiedene Leistungen und Eingangsspannungsbereiche kann mit dieser Serie im Rahmen eines Baukasten-Systems kundenspezifisch eine Versorgungsleistung von bis zu >6kW zur Verfügung gestellt werden. Die einzelnen Karten können strom- (parallel) oder spannungskaskadiert (seriell, bis >5kV DC) verschaltet werden. Grundsätzlich muss ein- und ausgangsseitig eine Filterkarte für EMV, Aufschaltstrombegrenzung und Netzrückwirkung verschaltet werden. Zusätzlich ist für den AC-Eingang eine PFC-Kondensatorbatterie notwendig. Der Ausgang liefert geregelte, kurzschlussfeste 110V (Leistungs-Derating), 330V oder 660V als Zwischenkreis, an dem dann weitere Komponenten wie Batterieladegeräte oder Wechsel- Drehrichter angeschlossen werden können. SYKO gibt hierzu Applikationsunterstützung. Eingang: Anzahl Karten: Leistung: Aufbau:  750V DC  1  2,6kW stat.  3,2kW dyn.  SYKO  750V DC  2 parallel  5,0kW stat.  6,0kW dyn.  SYKO  1000V 16,3Hz  2 in Reihe  5,2kW stat.  6,4kW dyn.  SYKO  1500V DC  2 in Reihe  5,2kW stat.  6,4kW dyn.  SYKO  1500V 50Hz  3 in Reihe  7,0kW stat.  8,5kW dyn.  Kunde  3000V DC  5 in Reihe  12kW stat.  15kW dyn.  Kunde  680V AC - 5050 V DC  Universalbereich  5 in Reihe  10kW stat.  12kW dyn.  Kunde
